Un moteur qui chauffe, une surconsommation inexpliquée, des arrêts répétés sur défaut thermique : le réflexe classique consiste à remplacer le moteur. Nous observons pourtant, sur une majorité d’installations industrielles, que le moteur n’est pas la cause première. Le profil de charge, le câblage entre variateur et moteur, ou un paramétrage approximatif du variateur de vitesse suffisent à provoquer exactement les mêmes symptômes qu’un moteur en fin de vie.

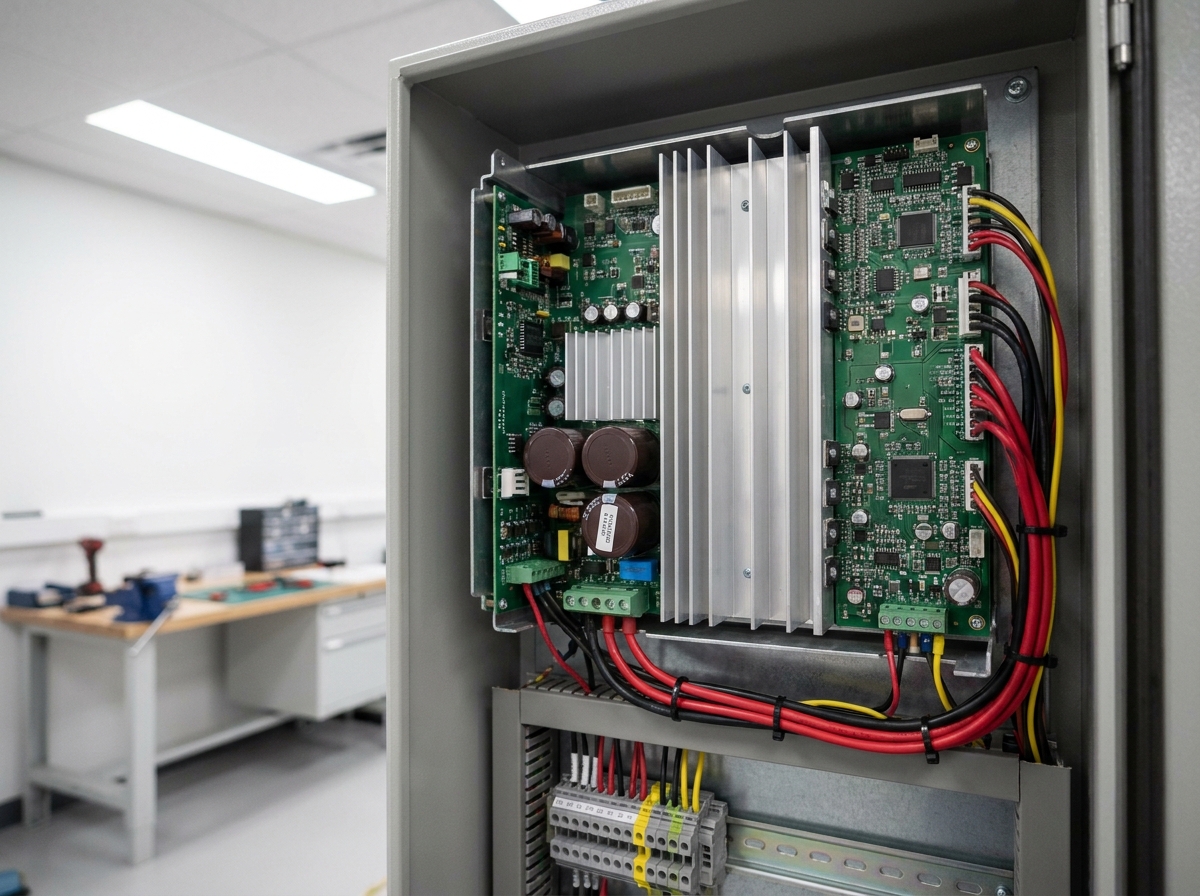

Diagnostic de surconsommation moteur : le variateur comme premier suspect
Avant de démonter quoi que ce soit, il faut mesurer. Un relevé de courant en sortie de variateur, comparé au courant nominal du moteur, indique immédiatement si le moteur travaille dans sa plage ou s’il est sollicité hors gabarit.
Quand le courant mesuré dépasse le nominal sans que la charge mécanique ait changé, la cause se situe rarement dans le bobinage. Un paramétrage incorrect du variateur provoque les mêmes symptômes qu’un moteur défaillant. Fréquence de découpage trop basse, rampe d’accélération trop courte, compensation de glissement mal réglée : chacun de ces défauts génère un excès de courant et un échauffement anormal.
Sur les applications à couple variable (pompes centrifuges, ventilateurs), le gain énergétique d’un variateur correctement paramétré est le plus marqué. Installer un variateurs de vitesse en armoire dimensionné pour le profil de charge réel permet de réduire la consommation bien plus efficacement qu’un simple échange standard de moteur.
Nous recommandons de vérifier trois paramètres avant toute décision de remplacement :
- Le courant nominal programmé dans le variateur correspond-il à la plaque signalétique du moteur, et non à une ancienne configuration copiée d’un autre équipement ?
- La fréquence de sortie maximale est-elle calée sur la vitesse de rotation réellement nécessaire, ou laissée à la valeur usine ?
- La courbe U/f (tension/fréquence) est-elle adaptée au type de charge, couple constant ou couple variable ?
Câblage et longueur de ligne : des surtensions qui tuent le moteur
La longueur du câble entre variateur et moteur est un facteur de dégradation souvent ignoré. Au-delà de quelques dizaines de mètres, les fronts de tension rapides générés par l’onduleur du variateur créent des réflexions d’onde. Ces surtensions peuvent atteindre le double de la tension du bus DC et frapper directement l’isolation des bobinages.
Un moteur récent de classe d’isolation F ou H résiste mieux qu’un moteur plus ancien conçu pour une alimentation sinusoïdale. Sur une installation existante, ajouter un variateur sans vérifier la compatibilité d’isolation du moteur revient à programmer une défaillance à moyen terme.
Filtres de sortie et selfs de ligne
L’ajout d’un filtre sinus ou d’une self de sortie (réactance dV/dt) entre le variateur et le moteur atténue ces pics. Le coût de ce filtre est sans commune mesure avec celui d’un moteur neuf. Traiter le câblage et la filtration avant de remplacer le moteur évite de détruire le nouveau moteur dans les mêmes conditions.
Sur les réseaux où plusieurs variateurs coexistent, les harmoniques renvoyées côté réseau perturbent également d’autres équipements. Une self de ligne en entrée du variateur limite ces courants harmoniques et protège la qualité de la tension d’alimentation.
Profil de charge réel et dimensionnement du variateur de vitesse
Un variateur surdimensionné par rapport au moteur ne pose pas de problème majeur. L’inverse, en revanche, provoque des déclenchements sur défaut de surintensité et une usure accélérée des IGBT du module de puissance.
Le piège classique : dimensionner le variateur sur la puissance nominale du moteur sans tenir compte des pointes de couple au démarrage ou lors de transitoires de charge. Sur un compresseur à piston ou un broyeur, le couple de démarrage peut largement dépasser le couple nominal, ce qui exige un variateur capable de fournir un courant de surcharge pendant quelques secondes.

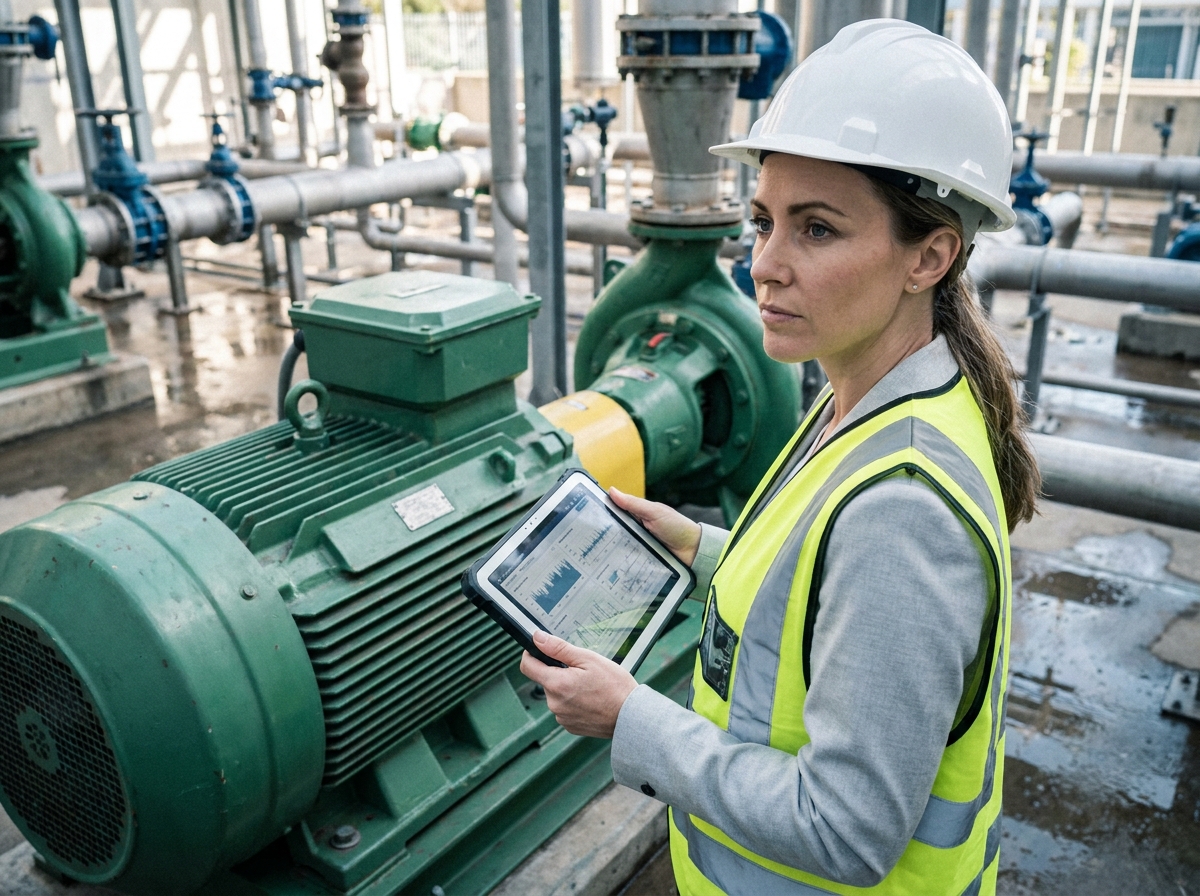

Couple constant ou couple variable : deux logiques de pilotage
La distinction entre application à couple constant (convoyeurs, extrudeuses) et application à couple variable (pompes, ventilateurs) conditionne le choix du mode de contrôle du variateur. En mode V/f standard, le variateur convient aux charges à couple constant. Pour les charges à couple variable, un mode de contrôle vectoriel sans capteur améliore la régulation à basse vitesse et réduit encore la consommation.
Nous observons régulièrement des installations où le variateur fonctionne en mode V/f sur une pompe centrifuge, alors qu’un passage en contrôle vectoriel permettrait un gain mesurable sans changer ni le variateur ni le moteur.
Quand le remplacement du moteur électrique reste justifié
Le variateur ne fait pas tout. Certaines situations imposent un remplacement du moteur :
- Un défaut d’isolation mesuré à la mégohmmètre (résistance d’isolement inférieure au seuil critique) confirme une dégradation irréversible du bobinage
- Un roulement endommagé avec usure de portée d’arbre rend la réparation plus coûteuse qu’un échange standard
- Le moteur en place est de classe de rendement IE1 ou antérieure, et la réglementation impose désormais un rendement IE3 minimum pour les nouvelles installations
- La puissance du moteur est manifestement inadaptée à la charge, qu’il soit sous-dimensionné ou très largement surdimensionné (un moteur qui tourne en permanence à moins d’un tiers de sa charge nominale a un rendement dégradé)
Un moteur correctement dimensionné, alimenté par un variateur bien paramétré et relié par un câblage adapté, constitue un ensemble cohérent. Remplacer un seul élément sans auditer les autres revient à traiter un symptôme.
La démarche la plus fiable reste un diagnostic global de l’ensemble variateur-câblage-moteur-charge. Une mesure de courant, une vérification d’isolement et un relevé des paramètres du variateur prennent moins d’une heure. Ce temps d’analyse évite des remplacements inutiles et, surtout, empêche de reproduire la même défaillance sur un moteur neuf.
